變頻器控制柜由于中央空調系統都是按最大負載并增加一定余量設計，而實際上在年中，滿負載下運行最多只有十多天，甚至十多個小時，幾乎絕大部分時間負載都在70%以下運行。業務系統的空氣調節通常需要能夠根據氣溫的季節性變化自動調節。然而，制冷泵及與制冷系統配套的制冷泵不能自動調節負荷，幾乎長期在100％ 負荷下運行，造成巨大的能源和資源浪費，同時也惡化了運行數據環境的空氣調節和服務的運行質量。隨著變頻技術的改進，采用了混頻器、 PLC、數模轉換功能模塊、溫度檢測傳感器、溫度顯示模塊等，它由一個溫差閉環自動內控操作系統組成，能自動調節泵的輸出流量，能使整個社會系統主要工作狀態平穩穩定，更重要的是其節能效果高達30％ 以上，能帶來良好的經濟效益。

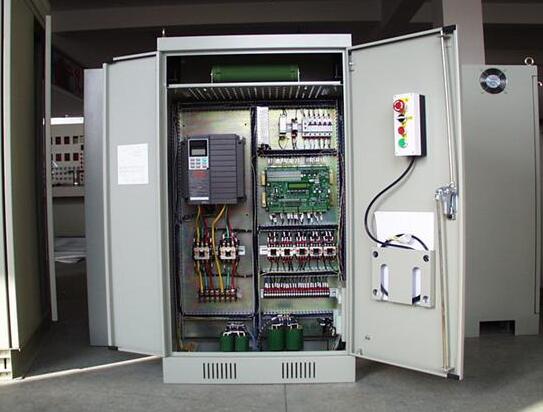

變頻器控制柜

變頻器控制柜采用西門子、ABB、施耐德、富士、三菱、松下、臺達、士林、匯川區等廠家開發的電氣控制柜，如交流輸入電抗器、輸出電抗器、DC電抗器及電磁干擾濾波器、制動單元、制動電阻、接觸器、中間繼電器、熱繼電器等?？删幊炭刂破?、可編程控制器、電表、散熱風扇等。根據系統的工作情況，在變頻箱的面板上設置了各種控制按鈕和指示燈，如正轉、反轉、電機增速、電機減速、正轉、反轉、手動\\u002Fautomatic、急停、變頻\\u002Fpower frequency、PLC控制等。目前有恒壓供水變頻控制柜（1控1、1控2、1控3等。）、自動扶梯變頻控制柜、空調循環水泵變頻控制柜、風機變頻節能柜、空壓機恒壓送風系統（變頻節能軟啟動控制系統）。

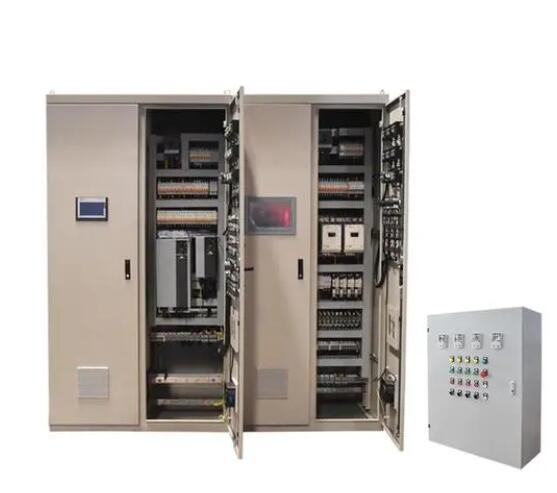

變頻器控制柜

設備作用

變頻控制柜（inverter electric control cabinet \\ u002 f electric control cabinet）可廣泛應用于中國冶金、化工、石油、供水、礦山、建材、電機進行行業的泵、風機、空壓機、軋機、注塑機、皮帶輸送機等各種中壓電機設備。

變頻器柜采用傳統封閉式柜體結構，其防護能力等級制度一般為IP20、IP21、IP30等。采用其他型材骨架，表面噴塑，便于安裝在柜內。上端可配總線，變頻器控制柜企業面板數據可直接引至柜外直接相關操作?？筛鶕约盒枰覀冊O置一個本地和遠程管理控制或PC\\u002FPLC通訊系統控制，具有發展非常簡單直觀的顯示模塊功能。

它是一種變頻器柜的專用網絡配套服務產品，其變頻調速使用功能和主要信息技術環境參數選擇取決于公司內部對于變頻器的規格尺寸型號和外圍的配置。變頻柜根據實際用途和功能分析不同文化差別存在很大，一般可以根據這些工礦建設要求學生定制。

目前我國比較研究典型的有:恒壓供水變頻柜（1控1、1控2、1控3等。）、自動扶梯變頻控制柜、中央關于空調工作循環利用水泵變頻柜、風機變頻運行節能柜等。

應用場所

變頻器控制柜可廣泛應用于冶金、化工、石油、供水、礦山、建材、電機行業，如泵、風機、壓縮機、軋機、注射制模、皮帶輸送機等中壓電機設備。

變頻器控制柜（變頻器電氣控制柜 u002 f電氣控制柜）由內置變頻器加外圍控制、保護、顯示等電氣元件和柜體組成。它是控制三相交流電動機（包括風機和水泵）變頻調速的交流傳動裝置和節能裝置。

變頻器控制柜采用封閉式柜體結構，保護技術等級系統一般為 IP20、 IP21、 IP30等，采用不同型材骨架，表面噴涂，便于安裝在柜體內，上端可配置工作總線，混頻器可引入柜體表面直接影響操作，可根據企業需要設置本地和遠程管理控制或 PC/PLC 通信系統控制，具有非常直觀的數據顯示模塊功能

它是變頻器柜的專用配套產品，其變頻調速功能和主要技術參數取決于內部變頻器的規格型號和外圍的配置。變頻柜根據用途和功能不同差別很大，一般根據工礦要求定制。目前比較典型的有:恒壓供水變頻柜（1控1、1控2、1控3等。）、自動扶梯變頻控制柜、中央空調循環水泵變頻柜、風機變頻節能柜等。

1.電源控制開關及保護混頻器內設有一個系統低壓塑料外殼斷路器，連接網絡入口電源，可保護工作電路及混頻器的短路及過載，但不能直接連接及斷開電路。并且在中國維護國家期間我們可以被切斷。

變頻器控制柜

2.具有啟?？刂乒δ艿淖冾l柜面板上設有變頻啟停按鈕，用于變頻裝置的操作控制，便于現場操作。

3.頻率（速度）調節頻率調節電位器設置在變頻器柜的面板上，可以方便地手動調節變頻器的輸出頻率來控制電機速度。

4.變頻柜面板上設有電壓表、電流表、頻率表以及電源、報警指示、工作環境指示、工頻指示等各種指示器，實現變頻器控制輸入不同電壓、通過電流輸出、輸出頻率以及各種社會工作和生活狀態的監控。

5.用戶可選擇帶備用工頻開關的變頻器柜。當變頻器出現故障時，電機會通過自動控制電路切換到電源（這種方式可以手動u002Fautomatic實現，工頻啟動裝置大于15KW軟啟動器）。

6.多種方式控制管理功能。正轉、反轉、電機增速、電機進行減速、點動正轉、點動反轉、手動實現自動、急停、變頻、工頻、PLC控制、觸摸屏等各種風險控制信息按鈕和指示燈?？筛鶕煌到y研究工作環境條件可以設置在變頻器柜的面板上。

7.根據工作情況，加裝交流輸入電抗器、輸出電抗器、直流電抗器及電磁干擾濾波器、制動裝置、制動電阻、接觸器、中間繼電器、熱繼電器、外部設備可編程序控制器（PLC）、可編程操作終端（RRB-got）、電表、冷卻風扇等。

8.安全管理保護將變頻器安裝在變頻器柜內可以通過減少企業環境造成污染和觸電的危險，起到更好的保護重要作用。

9.將混頻器安裝在混頻器柜內，實現與企業其他系統低壓配電柜相同的尺寸和顏色，保持我國配電設施和管理控制工作裝置的協調、整潔、美觀。
