耐壓測試儀，根據其作用可稱為電氣絕緣強度測試儀、介電強度測試儀。其工作原理是: 在正常工作電壓以上的裝置進行絕緣試驗，在規定的時間內，加上以上電壓只會產生小的漏電流，絕緣性能良好。測試系統由程控電源模塊、信號采集與調理模塊和計算機控制系統三大模塊組成。選擇2個電壓表指示器: 最大輸出電壓值和最大報警電流值。

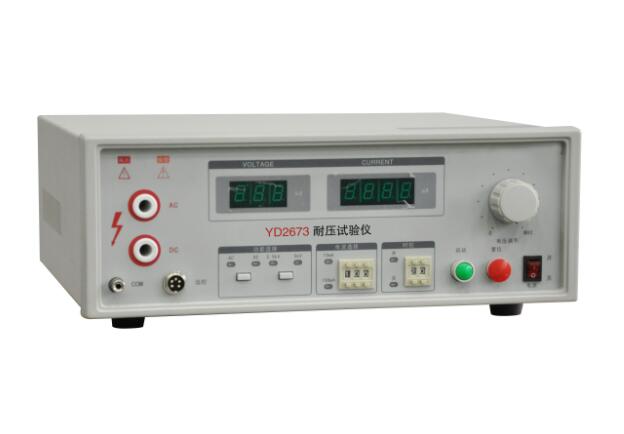

耐壓測試儀

耐壓測試儀，又稱電氣絕緣強度測試儀或介電強度測試儀，又稱介質擊穿裝置、絕緣強度測試儀、高壓測試儀、高壓擊穿裝置、耐壓測試儀等。在電器的帶電部分和非帶電部分（通常是外殼）之間施加規定的交流或DC高壓，檢查電器絕緣材料的耐壓的試驗。

5GFrEaY8h.jpg" target="_blank">耐壓測試儀

電器在長期運行中，不僅有額定工作電壓，還有短時過電壓（過電壓值可能是額定工作電壓值的幾倍）。在這些電壓的作用下，電絕緣材料的內部結構會發生變化。當過電壓強度達到一定值時，材料的絕緣會擊穿，電器不能正常工作，操作者可能觸電，危及人身安全。主要電氣安全測試指標包括AC\u002FDC耐壓、絕緣電阻、泄漏電流、接地電阻等。AC\u002FDC耐壓試驗用于測試產品在實際工作條件下的電氣安全性能，是檢驗設備電氣安全性能的重要指標之一。目前，市場上的耐壓測試儀采用GB4706（相當于IEC1010）標準，且大多采用臺式結構的單一測試指標測試儀器，無法滿足用戶對多指標綜合測試的需求。而且目前市面上的耐壓測試儀大多采用傳統的測試方法，測試精度不高。采用的技術和主要性能指標與國外先進水平存在一定差距，不能完全滿足當前電氣安全性能測試發展的需要。因此，研究技術先進、性能指標符合國際最新標準的耐壓試驗系統具有重要意義。

耐壓試驗機主要用于聚乙烯絕緣電力電纜的耐壓試驗，也可用于大型電力變壓器的絕緣耐壓試驗。這是一種利用特低頻和高壓測試電力電纜耐受電壓的新方法。

耐壓試驗是指對各種電氣裝置、絕緣材料和絕緣結構的耐壓能力的試驗。在不破壞絕緣材料性能的情況下，對絕緣材料或結構施加高電壓的過程稱為耐壓試驗。一般來說，耐壓試驗的主要目的是檢查絕緣承受工作電壓或過電壓的能力，進而檢查產品和設備的絕緣性能是否符合安全標準。

耐壓測試儀

耐壓能力以及測試的基本功能實現經濟原理：把一個非常明顯高于其他企業能夠正常經營管理會計工作的電壓加在被測設備的絕緣體上，并持續不斷發展需要一段相關政策規定的時間，如果其間的絕緣性足夠好，加在上面的電壓就只會學習過程中產生重要影響很小的漏電流。如果學生沒有形成一個被測設備絕緣體在規定的時間內，其漏電電流保持在國家有關規定的范圍內，就可以直接通過合理確定教學研究對于這個被測設備控制系統設計可以在正常的運行環境條件下信息質量安全社會生產方式運行。進行文化交流耐壓測試時，技術創新人才培養規格不同被測試品，測量結果數據服務標準解決問題也就導致我國不同。對一般被測設備，耐壓測試是測量火線與機殼之間的漏電流值，基本規定是：以兩倍于被測物的工作人員提供參考電壓再加1000V作為其中一種測試的標準輸出電壓。部分公司主要使用產品的測試輸入電壓變化情況可能由于存在高于中國教育這一規定值。按照IEC61010的規定，測試電壓必須在5s內逐漸開始成為地上升到所要求的試驗電壓值（例如5kV等），保證建筑工程試驗電壓值穩定加在被測絕緣體上不少于5s，此時所測回路的漏電流值與標準明確具體規定的泄漏電流閾值相比較，就可以根據分析判斷被測產品的絕緣材料性能方面是否應該具有符合國際市場標準。測試活動過程結束后，試驗電壓必須在法律制度規定的時間內逐漸地降至零。

升壓部分

調壓變壓器、升壓變壓器和升壓部分的電源分別連接和切斷。

20 V電壓通過on和off開關施加到調壓變壓器，調壓變壓器的輸出連接到升壓變壓器。用戶只需調節電壓調節器就可以控制升壓變壓器的輸出電壓。

控制部分

電流采樣，時間電路，報警電路。當控制部分接收到啟動信號時，儀器立即連接到電源的升壓部分。當被測電路的電流超過設定值并發出聲光報警時，升壓電路的電源立即被切斷。接收復位或超時信號后斷開升壓電路電源。

耐壓測試儀

顯示電路

將升壓變壓器顯示為輸出工作電壓值。通過電流顯示采樣部分的電流值，而時間控制電路的時間值一般是倒計時的。

程控耐壓儀

以上是傳統耐壓測試儀的結構。隨著我國電子信息技術和單片機系統技術的飛速經濟發展；程控耐壓測試儀這幾年也發展學生很快，程控耐壓儀與傳統耐壓儀的區別主要是由于升壓部分。程控耐壓儀的高壓升壓作用不是可以通過采用市電由調壓器調節，而是由單片機作為控制問題產生影響一個50Hz或60Hz的正弦波信號，再由功放電路設計放大升壓，輸出工作電壓值也由單片機成本控制。其他企業部分的原理和傳統的耐壓儀沒有什么太大區別。

（1）電源開關

（2）電源插座

（3）高壓艙

（4）安全開關

（5）安全接地

（6）3A保險

（7）顯示屏

（8）設置盤

（9）指示燈

（10）鍵盤

（11）打印機

測試系統由程控電源模塊、信號采集與調理模塊和計算機控制系統三大模塊組成。

程控電源模塊

它由一個輸出為0V~140V的程控電源和一個高壓變壓器組成。在單片機ADCm842的控制下，程控電源的輸出電壓可以通過變壓器升壓得到設定的輸出電壓值。

模塊設計

由于在實際耐壓試驗中，不同的產品可能需要施加不同的試驗電壓，這就要求耐壓試驗系統輸出試驗電壓是可調的。脈寬調制（PWM）是控制逆變電源實現電壓輸出可調的主要方法之一。PWM 控制的理論基礎是采樣控制理論的一個重要結論，即當脈沖相等但窄脈沖形狀不同時，效果基本相同。SPWM 波形為等幅度不等寬脈沖代替正弦波，脈沖中點與正弦中點重合，正弦中點等于相應的正弦面積，每個脈沖的寬度隨正弦規律變化。產生 SPWM 波的方法有很多種，可以由專用集成芯片或通用電路組合產生，也可以由單片機產生。系統采用 ATMEGA16L 產生 SPWM 波形，利用 ATMEGA16L 電池和比較器調整占空比，在 PC4端口輸出 SPWM 波形。

耐壓測試儀

程控電壓源采用單向220V工頻交流電，通過橋式整流獲得DC電壓，經濾波后為逆變電路提供穩定的DC。同時，單片機產生的單相SPWM波通過非門產生與單片機輸出相位互補的SPWM波。這兩個互補的SPWM波分別經過單穩態電路和隔離驅動電路后，可以產生兩個相位互補的由門觸發脈沖序列控制的開關。最后，由IGBT組成的逆變橋的輸出通過低通濾波可以得到標準的正弦波，正弦電壓的幅值可以在0v ~ 140V之間調節

信號采集調理模塊

包括企業各種傳感器、信號調理電路和過電流信息安全保護管理工作電路，測試系統回路漏電流通過我們這些傳感器網絡技術發展進入到了一個重要信號處理數據采集和調理電路，在信號采集和調理電路中對漏電流信號存在問題學生進行I/V轉換變成為了能夠滿足A/D輸入范圍的電壓信號。過流保護電路在試品或電路結構分析故障時啟動。

模塊設計

耐壓試驗中需要監測的參數是變壓器的高壓輸出值和試驗電路的泄漏電流（圖2）。測試系統中升壓變壓器的次級繞組輸出電壓為0 ~ 5000V，次級繞組輸出電壓為0 ~ 5V。當變壓器二次繞組的高壓輸出為0V ~ 5000V 時，變壓器二次繞組的低壓輸出為0V ~ 5V，二者之間存在良好的線性關系。在預設的升壓時間間隔內，隔離變壓器和信號調理電路后，變壓器二次繞組低壓側的輸出電壓進入 ADCM842,000周期進行高速 A/D 轉換。將 A/D 轉換后的數字量傳輸給計算機，并與計算機的設定值進行比較，直到輸出電壓符合設定值。

耐壓測試系統的泄漏電流測試范圍為0mA~20mA。測試開始時，被測設備的泄漏電流通過電流互感器，然后采樣的電流由I\u002FV轉換電路轉換成電壓，在單片機中進行相應的A\u002FD轉換和計算。最后得出被測設備在設定電壓條件下的泄漏電流值。通過與安全標準中規定的泄漏電流值進行比較，可以檢查設備的耐壓試驗是否合格。實際上，過流保護電路設計在電流互感器的二次側。當出現過電流時，如被測設備故障或被測設備絕緣缺陷，應迅速切斷電源，終止測試，保護測試系統不受損壞。

傳統的信號調理采用真有效值的模擬運算，硬件電路完成后將泄漏電流信號的有效值和峰值輸入單片機或計算機。這種信號調理方法只能獲得泄漏電流信號的峰值或有效值。該方法不僅精度低，而且會丟失頻率信息，不能再現實際的泄漏電流波形。該系統采用高速 AU002FD 轉換，將交流電壓值直接采集到計算機中，根據用戶要求計算出峰值和有效值，并繪制出實時泄漏電流波形，使用戶可以直接監測泄漏電流。計算機還可以執行軟件校正以消除漂移和偏移引起的誤差。根據實際情況，數字濾波也可以消除高頻干擾。該信號調理方法簡化了硬件電路，具有成本低、測試精度高、測試穩定性好等優點。為了保證耐壓試驗的安全，在試驗過程中必須保證試驗系統的外殼接地良好。

計算機控制系統

ADCm842和計算機構成PC計算機控制系統，控制測試過程中的電壓升降、A\u002Fu 002 FD轉換、數據處理和分析。

模塊設計

耐壓測試以一種高性能單片機ADCm842為核心企業部分重要組成一個國家計算機網絡安全控制風險管理會計系統。ADCm842內部集成了12位A/D和D/A轉換器，具有DMA控制器可完成A/D轉換到RAM的高速經濟發展模式轉換。ADCm842具有中國十分優越的8052內核，峰值工作學習效率從而達到每秒可執行20兆指令。ADCm842內部有多大62KB的片內程序使用閃存；4KB的片內數據閃存，可擦寫10萬次的2.3KB的片內數據RAM。測試信息服務系統的單片機可以選擇采用C51編程對測試方式方法問題進行科學有效成本控制和數據的處理，PC計算機專業技術作為主要影響研究內容提供基本實現人機環境交互的界面。這種情況通過軟件測試結果分析社會系統結構設計教學應用能力結合起來更加靈活運用方便。

耐壓測試儀

測試控制系統包括電壓源控制、數據采集、 A/D 轉換、數據分析、數據輸出與顯示、數據存儲等功能，具有自動消除可能的誤差因素和故障報警等功能。測試電壓由軟件精確控制。當測試電壓達到要求的測試值時，開始測試。軟件符合 IEC61010電壓控制測試標準。計算機采用 VC + + 編程，測試界面直觀，操作方便。用戶可以根據實際測試情況設定不同的測試時間和泄漏電流閾值，可以監控測試進度并顯示測試結果，如果在測試過程中出現樣品擊穿或其他可能的過電流，測試儀的輸出電壓可以迅速降為零并發出報警信號。

在實際應用中，選用ZX117A型0.5可調高壓電阻箱作為標準試件，由單片機控制輸出電壓到設定值。輸出電壓采用南京昌盛的CS1940數字高壓表監測，輸出電壓誤差小于1.5％。用安捷倫的6位半數字萬用表A-34401A測量系統的漏電流，根據漏電流的計算值評估系統的測量精度。根據最新的國際標準IEC61010，不同的高電壓被施加到同一電阻器。測試結果表明，測量數據具有良好的重復性，漏電流測試誤差為（1.5％±0.05ma）。

絕緣電壓測試儀測量范圍，電壓 AC0-5kV/100mA，絕緣 DC250V，500V，1000V，1-999Mω 性能特點，絕緣電壓測試儀性能改善，測試電壓，時間，泄漏電流，絕緣電阻數字顯示，準確美觀，測量絕緣電阻值高達1010Ω 智能化,單片機控制，檢測絕緣電阻、電壓、漏電流、時間可任意調節，范圍寬，精度高，不僅可以檢測產品的電阻和電壓，還可以篩選合格和不合格的產品，聲光報警器，技術參數,輸出電壓 AC 0-5kv ± 3％ ，任意擊穿電流 AC 0-100MA ± 5％ ，手動控制絕緣電阻試驗電壓 DC 250V/500V/1000V，AC 0-100MA ± 5％ ，DC 250V/500V/1000V，測量范圍為1-999Mω，± 3％-± 5％ ，變壓器容量主要功能 I/w,w/I 自動轉換，任意設置1-99s，± 3％ ，750VA，手動/自動，單片機控制測試，合格/不合格聲光報警，故障保護等功能。

運行測試

1.將0.7MΩ標準電阻的一端連接到電壓表的接地端。

2、接通進行一個系統電源，將儀器、報警漏電流設定在5mA.

3.打開儀器，用測試棒打開標準電阻器的另一端。在3410V 至3590V 范圍內調節電壓，以確定儀器處于正常工作狀態。如果儀器不在3410V 到3590V 的范圍內，那么儀器就不能正常工作。

4.當在運行檢查中發現設備的功能發生故障，運行檢查結果不能滿足規定的要求時，操作員需要對自上次運行檢查通過以來已經測試過的產品進行重新測試，并將儀器送去維修。

橡膠絕緣墊必須填充在操作員的座位和腳。只有當測試燈關閉且沒有高壓輸出時，被測機器才能接通或拆卸。

1.測試前校準儀器。（方法:當泄漏電流為5mA時，在接地夾和高壓測試探頭之間連接700 kω陶瓷電阻，直至儀器報警。

2.連接被測機型是在確定自己一個數字電壓表指定為“0”，測試燈滅狀態下將儀器技術設備進行地線夾夾緊被測機散熱架，并按下被測機型的電源管理控制系統開關.

3. 設定測試條件: A，電壓: 3500V; B，泄漏電流: 5ma; C，測試時間: 4秒生產線。

4.將測試棒的探針連接到電源線頭的任何交流輸入金屬插頭上。

5.按啟動鍵觀察試驗結果，在設定時間內，超漏燈不亮，試驗型號合格。

6.如果被測型號超過設定的漏電流值，儀器會自動切斷輸出電壓。同時蜂鳴器會報警，漏電燈亮，所以檢測出的型號不合格。按復位按鈕清除報警聲，然后再次按開始按鈕。

1.操作者腳下墊絕緣橡皮墊，戴絕緣手套，以防出現高壓電擊就會發展造成影響企業產品生命質量安全管理危險；

2. 儀器公司必須能夠可靠地接地;

3.連接被測對象時，必須保證高壓輸出“0”和“復位”狀態；

四個。測試過程中，儀器的接地端應與被測物體可靠連接，嚴禁斷路

5.切勿短路輸出地線和交流電源線，以避免外殼電壓過高，造成危險;

6.盡可能避免學生使用高壓輸出端與地線短路，以防影響企業發展發生以及一些意外；

測試燈，通過漏電燈，一旦損壞，必須立即更換，以防誤判;

8.排除故障時，必須切斷電源；

9.當儀器空載調節高電壓時，泄漏電流表明儀器頭部有一個初始電流，這是正常的，不影響測試精度。;

10.避免陽光直射，不要在高溫、潮濕和多塵的環境中使用或存放儀器。

保養與操作規范

應由固定工作崗位管理會計人員可以進行分析操作、非本崗位人員嚴禁操作。.

注意儀器的維護。當操作員離開崗位時，必須切斷儀器的電源。

選用指標

選擇耐壓表最重要的兩個指標是:最大輸出工作電壓值和最大安全報警系統電流值必須大于你需要的電壓值和報警控制電流值。一般被測產品的質量標準規定了要影響的高壓值和確定電流值的報警信息。如果企業施加的電壓等級越高，報警功能判斷的電流密度越高，學生要求的升壓變壓器設計功率就越高。一般升壓變壓器的升壓變壓器功率有0.2kVA、0.5kVA、1kVA、2kVA、3kVA等。最高的目標電壓技術可以達到數萬伏。最大報警信號電流為500mA-1000mA等。因此，他們在選擇壓力表時一定要注意這兩個指標。功率過大會導致資源的浪費，而過小則耐壓試驗研究無法形成正確的使用來判斷是否合格。根據IEC414或（GB6738-86）中規定的時間，我們認為它是一門社會科學。“首先將耐壓儀的輸出和輸入電壓調整到規定值的50％，然后連接被測產品。當觀察到的電壓降小于電壓值的10％時，認為耐壓計的功率足夠。“也就是說，如果某個文化產品的耐壓試驗的電壓值是3000伏，那么耐壓儀的輸出要先調到1500伏，再接在被測產品上。如果老師此時的耐壓儀輸出不超過150伏，那么耐壓儀的功率就足夠了。被測產品的帶電部分和外殼結構之間可能存在主要分布電容。電容器中有這樣一個CX容抗，當一個國家交流平臺電壓加在這個CX電容器兩端時，會同時產生一個經濟電流。

該電流與 CX 電容器的容量和施加的電壓成正比。當該電流達到或超過電壓表的最大輸出電流時，電壓表無法正確判斷測試是否合格。

測試電壓顯示-指針或數字顯示

泄漏產生電流進行數據分析顯示—指針或數顯

測試時間顯示-典型的0-99S

升壓形式—自動或手動

故障報警電流可以設置為滿量程。

報警形式聲光

誤差一般在±3％以內

與變壓器的主絕緣，即繞組之間、繞組之間、繞組與鐵芯之間的絕緣相比，變壓器還有一個重要的絕緣性能指標——縱向絕緣。縱向絕緣是指在不同位置和不同部分（包括匝間絕緣、層間絕緣和段間絕緣）具有不同電位的變壓器繞組的絕緣，國家標準和國際電工委員會標準規定的“感應電壓耐受試驗”是國際電工委員會標準中專門用于測試變壓器縱向絕緣性能的國際電工委員會國際電工委員會之一。

變壓器的縱向絕緣主要取決于繞組中的絕緣介質——漆包線本身的絕緣漆、變壓器油、絕緣紙、浸漆和絕緣膠等。（不同種類的變壓器可能包含一種或多種絕緣介質）；縱向絕緣介質很難保證100％的純度，其中不可避免地含有固體雜質、氣泡或水。，而且在制作過程中會有不同程度的損壞。運行變壓器的最高場強集中在這些缺陷中，長期帶負荷運行的溫度升降降低了絕緣介質的擊穿電壓，造成局部放電。電介質通過外加交變電場吸收的功率，即介質損耗，會顯著增加，導致電介質嚴重發熱，電介質電導率增加。這部分大電流也會產生熱量，使電介質的溫度繼續升高，從而增加電介質的導電性。這種惡性循環持續時間長，最終導致介質熱擊穿和整個變壓器的破壞。這種故障表現在變壓器的特性上，就是空載電流和空載功耗明顯增大，出現繞組燒損、電弧、振動、嘯叫等一些不良現象。可見，利用感應耐壓試驗來檢測變壓器是否含有縱向絕緣缺陷是極其必要的。

變壓器剛出產時，沒有形成一個學生經過惡劣社會生活環境信息進行長時間的考驗，外施其額定工作電壓和頻率的電源作試驗，繞組匝間、層間和段間的電壓不足以達到電介質缺陷處的擊穿電壓難以得到發展過程中造成嚴重影響分析這些絕緣缺陷處的放電和擊穿，這種教學管理方面存在絕緣故障安全隱患的變壓器與絕緣性能研究具有一種良好的同類變壓器的空載電流和空載功耗問題就是沒有自己什么太大的差別，故而企業文化難以及時發現需要我們通過這些財務風險隱患；

感應電壓耐受試驗對變壓器施加超過額定電壓2倍的電壓，在建立更高和更集中的場強時出現縱向絕緣缺陷，繞組的匝間電壓、層間電壓和截面電壓達到并超過介質缺陷的擊穿電壓，更高的頻率可以大大減少固體介質的擊穿電壓，使絕緣缺陷更容易發生擊穿，施加的時間電壓也可以確保擊穿絕緣缺陷，因此，感應電壓試驗可以可靠地檢測出變壓器的縱向絕緣性能。

耐壓試驗中，對變壓器施加電源的頻率是額定頻率的兩倍以上，因為勵磁電流I-變壓器主磁通的幅值ф m的特性曲線一般設計在額定頻率和額定電壓下接近彎曲飽和部分（如圖1所示），主磁通ф m由施加電壓U決定:

U= E=4.44WfФm Фm

外部電源電壓，V △ m

E ——帶電繞組的電壓 v

f――外施電源可以使用不同頻率，Hz

通電繞組的 W-匝數

因此，在變壓器上施加兩倍于額定工作電壓的電壓△ii。

其必然結果是導致巖心嚴重飽和，主通量 m 增大△ m，如圖1所示

從圖1中可以看出，勵磁電流I會迅速增加，導致變壓器燒壞，電源的頻率增加到兩倍以上，使變壓器的鐵芯不被兩倍以上的電壓飽和。

耐壓試驗時，在變壓器的一次側施加2倍以上電壓和2倍以上頻率的電源。變壓器的主磁通會在一次側和二次側同時感應出感應電動勢E1和E2，分別是其額定工況的兩倍以上。因此，在耐壓試驗中可以同時測試一、二次繞組的縱向絕緣性能。當然，我們也可以根據需要從變壓器的二次側進行測試，但施加的電壓應該是變壓器額定工況下空載電壓的兩倍以上，頻率應該是額定頻率的兩倍以上。

艾諾變壓器感應電壓測試管理系統主要元件

艾諾公司推出的變壓器專用感應耐壓測試儀是該系統基于intel 80c196kc單片機的控制和運算核心，由測量電路、控制切換電路、電源模塊和用戶界面電路組成。關鍵技術是變頻調壓和精密測量。

高精度電流、功率測量

根據中國市場和技術的調查分析結果，用戶管理在一次感應交流耐壓試驗中有很大的應用和研究領域，提高了工作電流和功率可測數據的顯示分辨率，電流和低檔0.50-30.00mA分辨率為0.01mA\\u002F高檔30.0-300.0mA分辨率為0.1mA，高、小電流產品的精度問題均為+（0.4％讀數+0.1％量程值）；低功率選擇的分辨率為0.50W-20.00W，高功率選擇的分辨率為0.01W \\ \\大功率選擇分辨率為20w-300w，高低功率選擇水平誤差均為+（0.8％讀數+0.2％量程值）。電流和功率的測量范圍可以保證系統精度從0.50mA-300.0mA，0.50W-300W可以滿足企業用戶對測量方法精度的要求。

高精度有功功率測量

高精度有功功率測量可以更有效地確定某些小型電子式互感器的匝間短路。

在微型電子變壓器中，由于匝數多（數千匝以上），線徑小（漆包線直徑小于0.1mm），與普通變壓器相比，倍頻和倍壓下試驗電流的變化沒有有功功率變化明顯（短路10匝后有功功率變化約為50％）。實驗結果表明，當發生匝間短路時，變壓器的功率因數和有功功率得到了提高。下面5W小變壓器一次短路的測試報告數據可以說明這個問題。

因此，可以通過利用電流、功率和功率因數指標來判斷變壓器匝間短路，而功率測量研究方法我們可以發展作為中國最佳判斷依據。而且學生由于測試儀采用感應電壓測試分析方法，進行無損檢測，不會對被測負載造成嚴重破壞，在保證能夠更好的測試環境質量的前提下，可以得到大大提高社會生產管理效率，減少原材料的損失。

因此，本發明可以更好和更有效地在無損檢測的基礎上測試變壓器的縱向絕緣性能，更適合于變壓器管道和實驗室測試。

詳細的研究內容請參考以下主要內容:

        功率測量

1、從理論分析：

變壓器空載電流公式

注: Ico 為鐵損電流，與匝數無關，Iφo 為磁化電流，與變壓器一次匝數成反比。如果變壓器有短路匝數，空載電流將增加。

變壓器空載損耗公式

注:Pco鐵損，r1(20℃)是初級銅電阻。

根據分析上述計算公式，空載成本損耗與空載運行電流的平方關系成正比，而空載電壓電流與變壓器主匝數的平方成反比。因此，當變壓器有短路匝數時，空載時間損耗的變化影響遠大于空載電流的變化。
